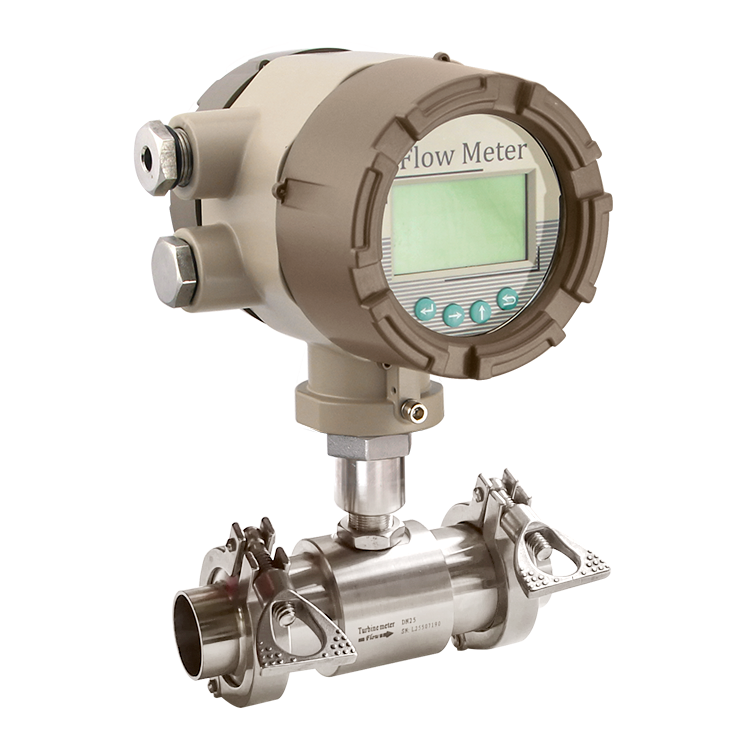

渦輪流量計是一種速度式儀表，由渦輪傳感器和流量顯示器組成，可做成整體式。它具有精度高，結構簡單，測量范圍寬，壓力損失小，維修方便等優點，用于封閉管道中測量低粘度流體的體積流量和總量，可實現對自來水、純凈水、酒精、酒水、汽油、柴油、食用油、醬油食醋等液體的精準計量，有3.6V，DC24V、220V供電選擇，有現場顯示、分體遠傳顯示燈顯示方法。

6大功能滿足您的測量要求：

■累計流量測量 ■瞬時流量測量 ■累計流量清零 ■電源脈沖信號輸出 ■RS485通訊輸出 ■潔凈液體測量

■　高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

■　重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度， 在貿易結算中是優先選用的流量計；

■　輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；

■　可獲得很高的頻率信號（3～4kHz），信號分辨力強；

■　范圍度款，中大口徑可達1:20，小口徑為1:10；

■　結構緊湊輕巧，安裝維護方便，流通能力大；

■　適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

■　專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;

■　可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

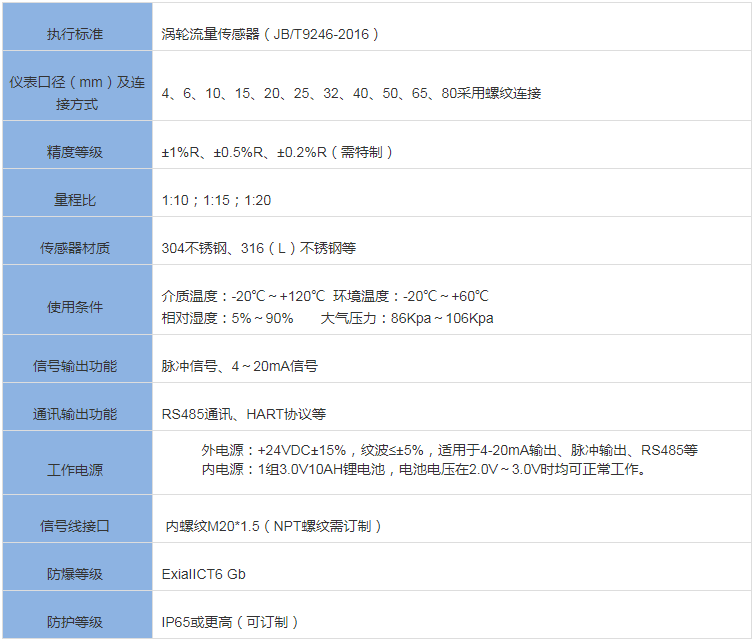

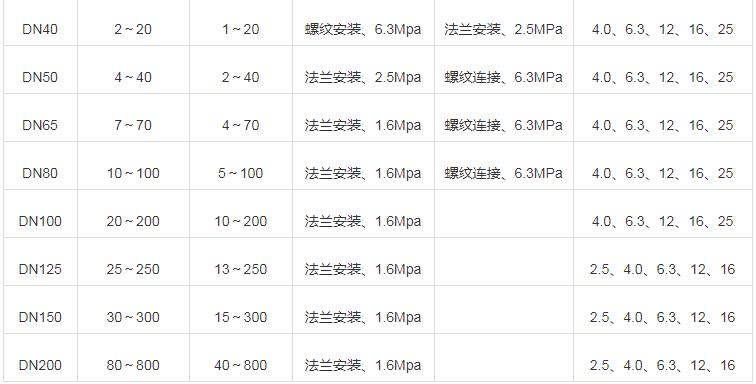

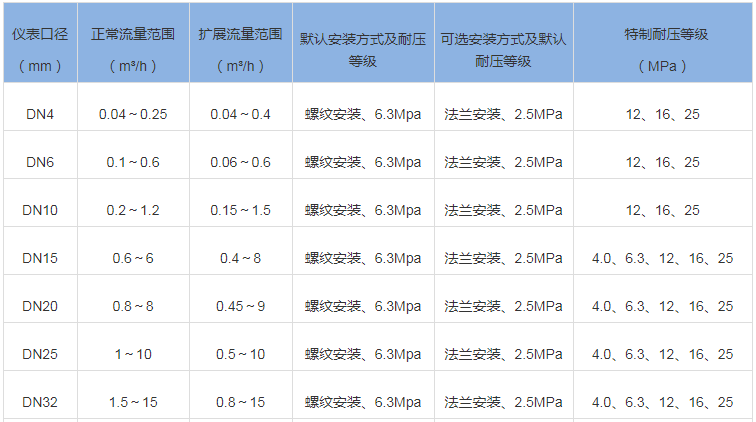

測量范圍及工作壓力:

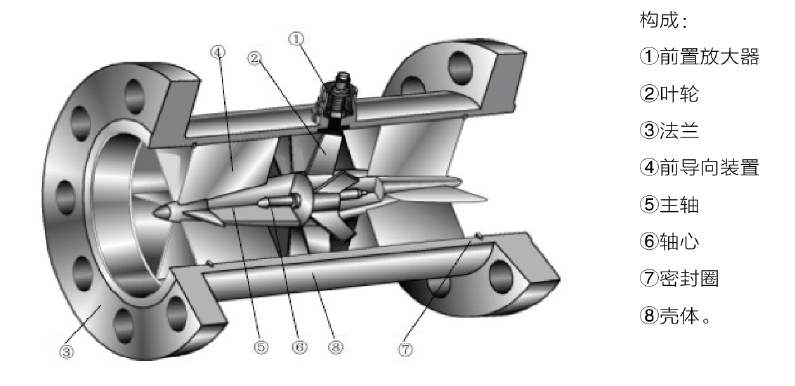

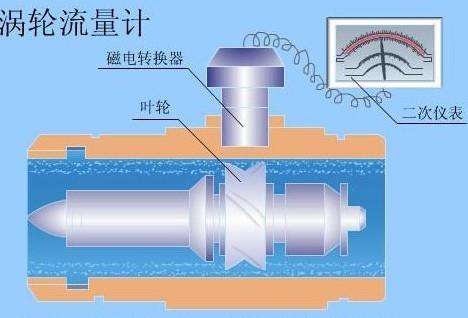

當被測流體流經渦輪流量計傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性地改變磁電感應系統中的磁電阻，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后傳送至相應的流量積算儀表，進行流量或總量的測量。渦輪流量計傳感器的結構如圖1所示，它主要由殼體、前導向架、葉輪、后導向架、壓緊圈和帶放大器的磁電感應轉換器等組成。

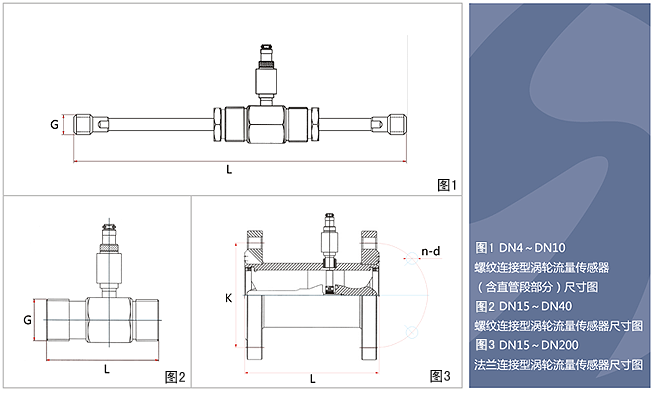

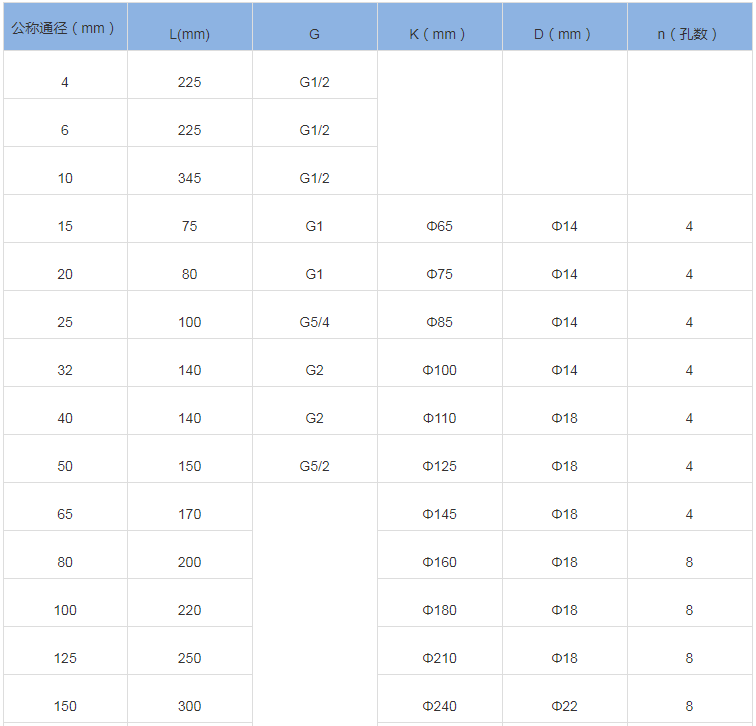

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖1、圖2、圖3，安裝尺寸見下表：

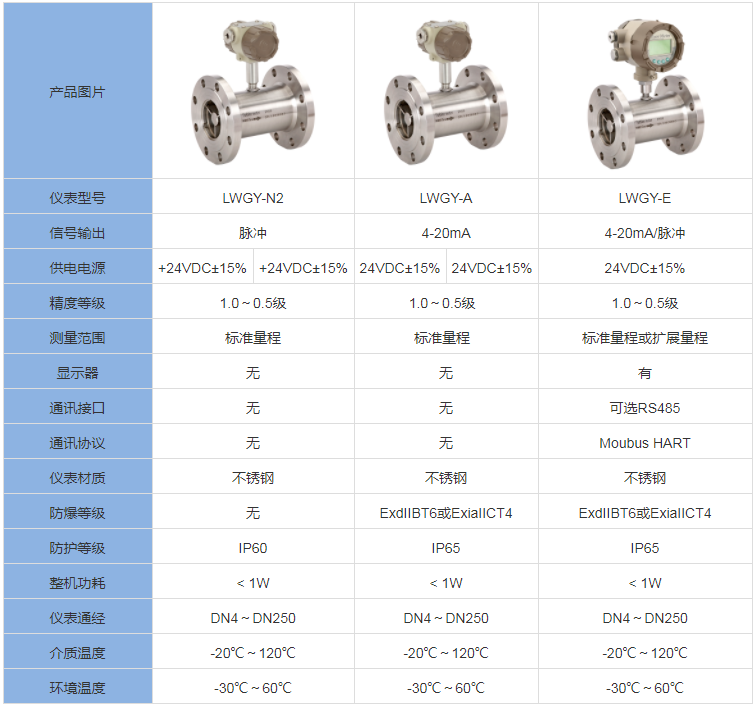

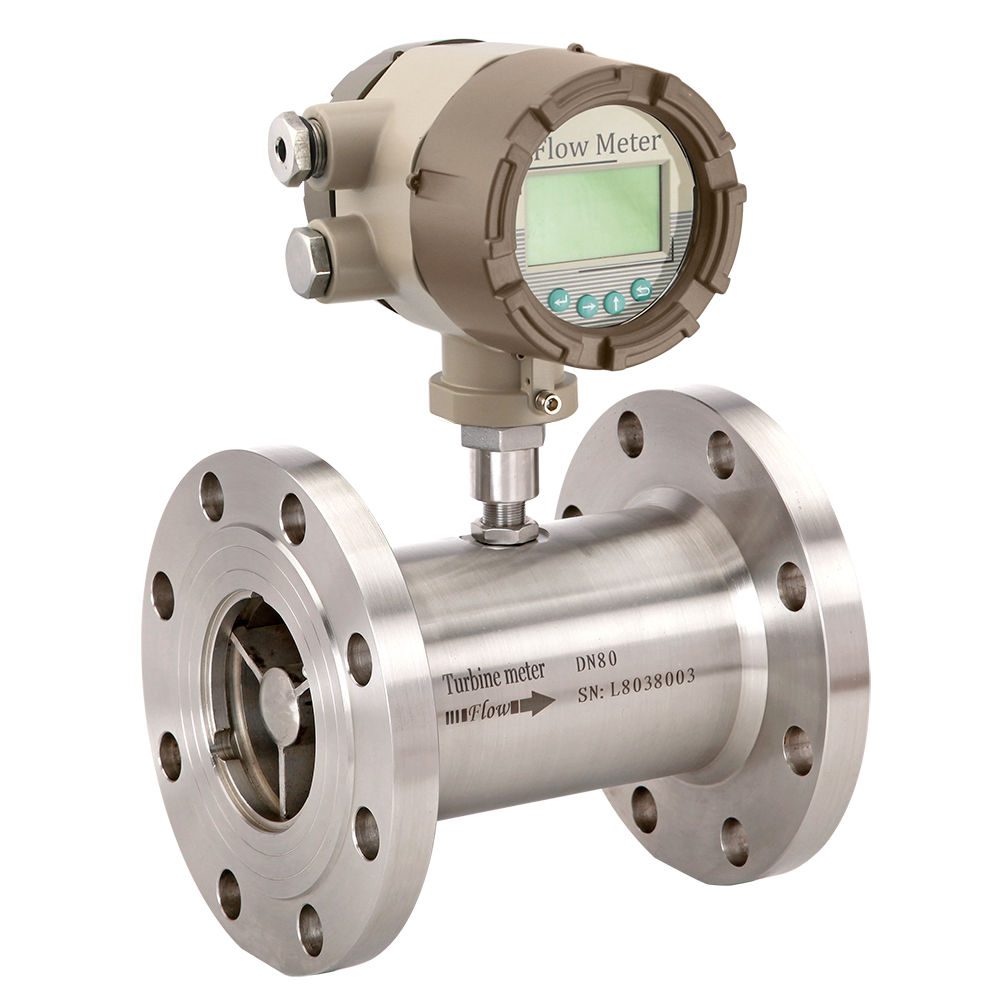

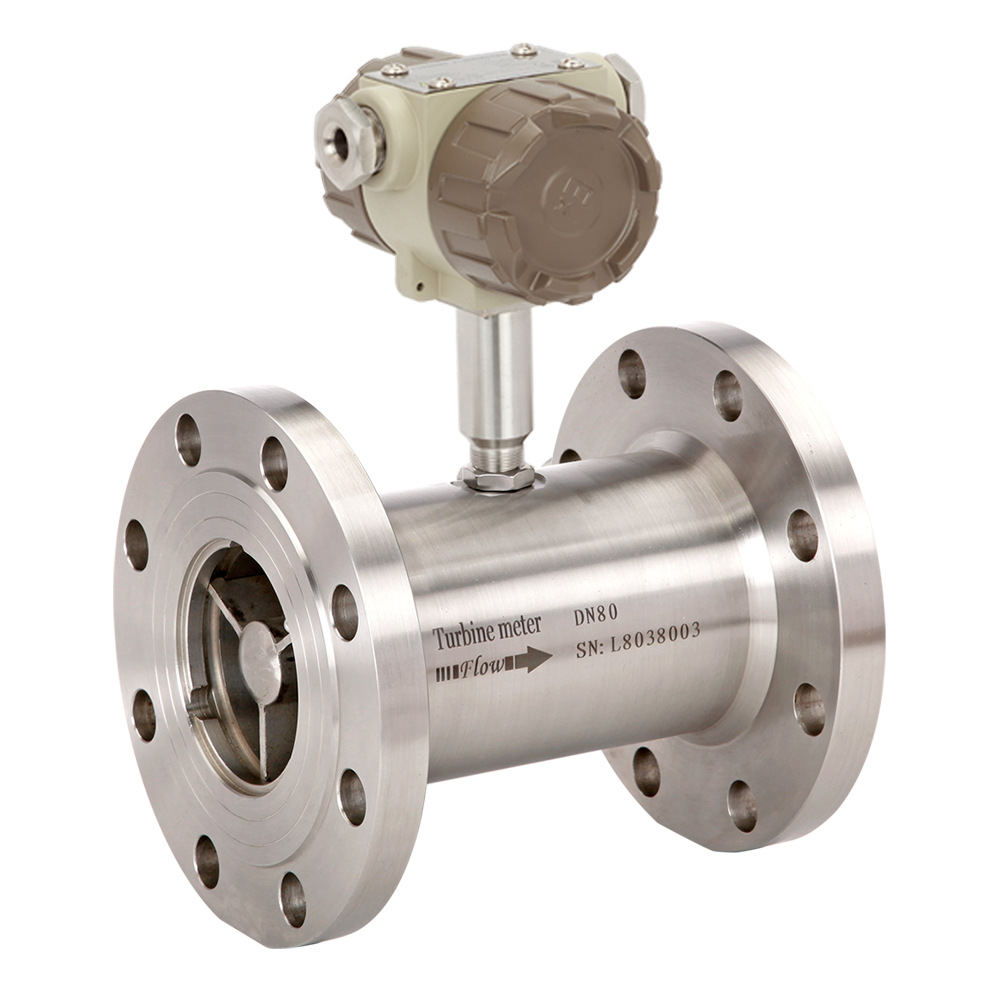

產品分類

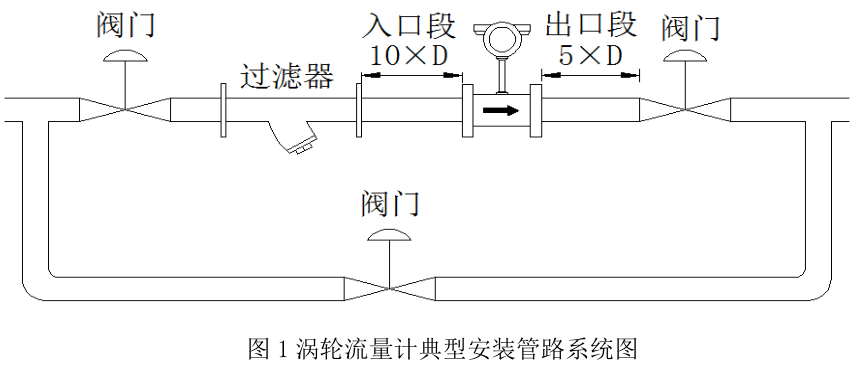

渦輪流量計典型安裝管路系統圖（見圖1）

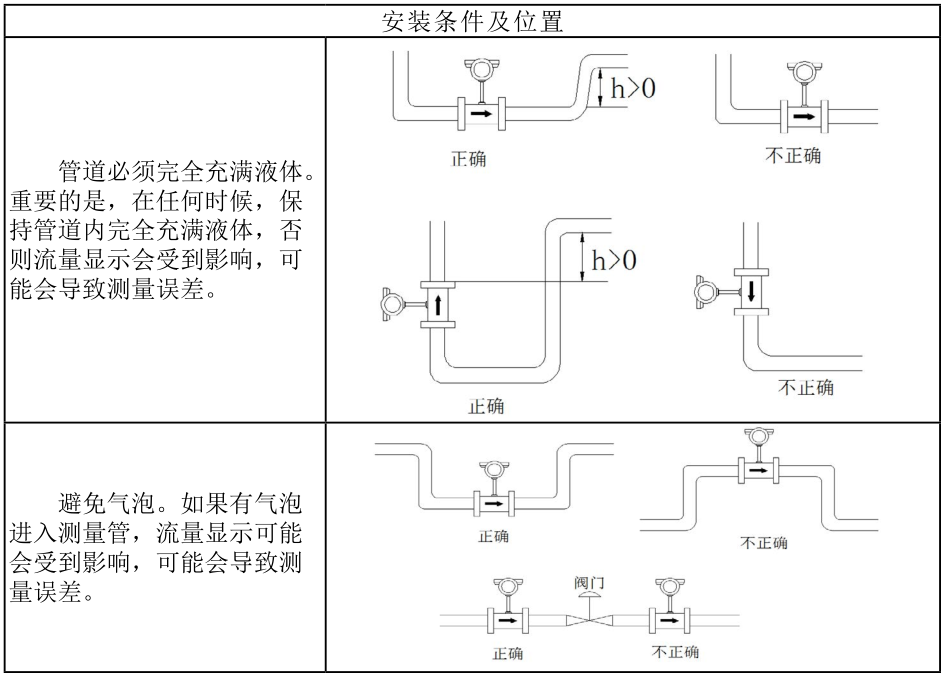

管道安裝注意事項

1 傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。

2 水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳 感器管道垂直度偏差亦應小于 5°。在不能停流的場所，應裝旁通管和可靠的截止閥（見 圖 1），測量時要確保旁通管無泄漏。在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅鳎皰呔€”工作完畢，確認管道內清掃干凈后，再正式接入傳感器。

4 若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口 要通向安全的場所。

5 若傳感器安裝位置位于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線裝排放閥，定期排放沉淀雜質。

6 傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

安裝直管段的要求

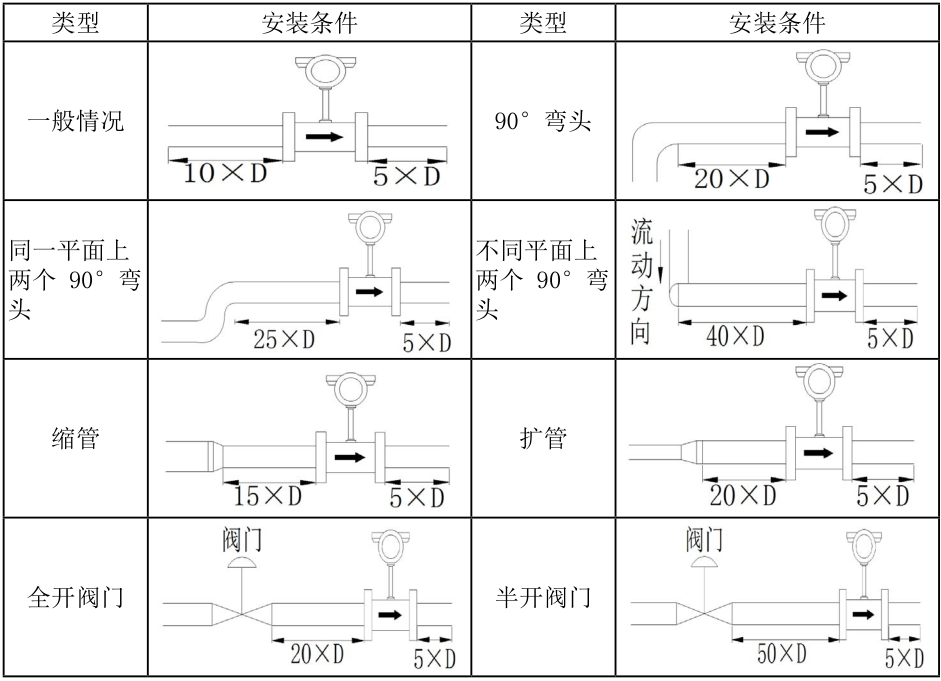

直管段長度渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上游側阻流件類型配備必要的直管段或或整流器，要求入口段和出口段直管段長度。

若上游側阻流件情況不明確，一般推薦上游直管段長度不小于20D，下游直 管段長度不小于5D，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安 裝流調整器。傳感器安裝在室外時，應有避直射陽光和防雨淋的措施。
