HENGC外夾式超聲波流量計利用了低電壓，多脈沖時差原理，采用高精度和超穩定的雙平衡信號查分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有非常簡單的安裝方式，無需破管，無需停水，使客戶輕松實現靈活的管道流量的測量。產品還可以配備安裝夾具，無需日常維護、長期提供可信、無漂移的測量。它采用了先進的數字相關技術和智能自適應聲波技術，是它的測量穩定性更加突出。同時它使用的聲聚焦技術，使產品在連續測量時的信號接收品質得到顯著增強。
1、SMT全自動貼片電路，保證高質量產品性能以及低維護率
2、全菜單化軟件設計，通過菜單可方便地設置管徑、管材質、壁厚、輸出信號等參數或類型
3、可自動記憶正負凈累計流量
4、電氣隔離0-20MA或4-20MA電流環輸出
5、隔離DC8-36V或AC85-264V多通道輸入輸出
產品型號：HENGC
適用口徑：DN32-6000mm
適用介質：自來水、醇、海水等比較純凈的液體
供電方式：隔離DC8-36V或AC85-264V
精度等級：示值±1%，流速大于0.2m/s
測量單位：米、英尺、立方米、升、立方英尺、美國加侖
適用管材：碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻介質管道
功 耗：工作電流50mA(不連鍵盤和蜂鳴器不響的條件下)
精 準 度：測量值1%
通訊方式：RS485、支持MODBUS協議
按 鍵：16按鍵
其他功能：可自動記憶正負凈累計流量
可選輸入：三路4-20mA模擬輸入回路
可選輸出：1路隔離RS485輸出
1路隔離4-20mA或0-20mA輸出（有源、無源可選）可選HART協議
雙路隔離OTC輸出（OTC1脈沖寬度6-1000ms之間可編程，默認200ms）
外夾式超聲波流量計安裝：

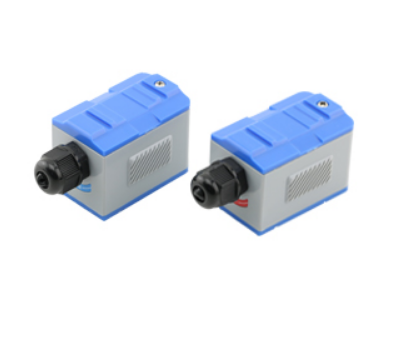

將帶有磁性的夾裝式傳感器安裝在管道外壁即可實現流量測量。無需斷管、斷流，無壓力損失。
選型不同大小的外夾式傳感器，可實現DN15-DN100(小型）/DN50-DN700(中型)/DN300-DN6000(大型)管道流量的測量。
標準規格能測-30-90℃，選配高溫型的外夾式傳感器，可以實現溫度-30-160℃的液體流量測量。
選點原則：
超聲波傳感器安裝應避開時鐘6點、12點的位置，以免管道底部沉淀物或管道上部的氣泡、氣泡穴引起信號衰減。充分考慮管內壁結構狀況，盡量選擇無結垢的管段進行測量，能完全滿足時，需把結垢考慮為襯里以要求得到較好的測量準確度。

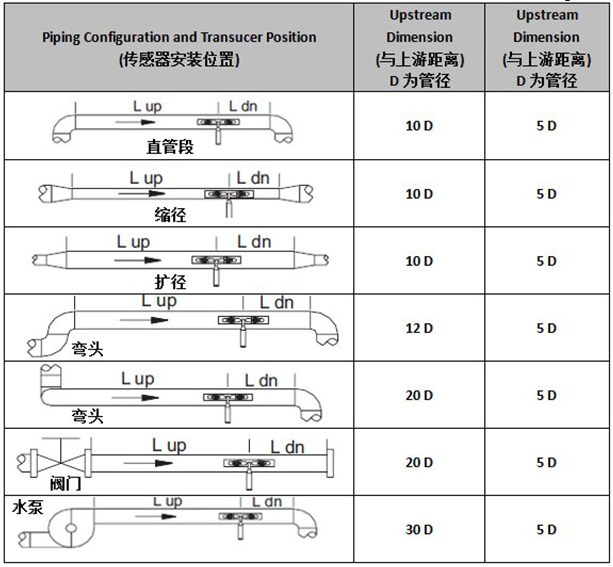

2.測量位置的選擇：
3.安裝傳感器

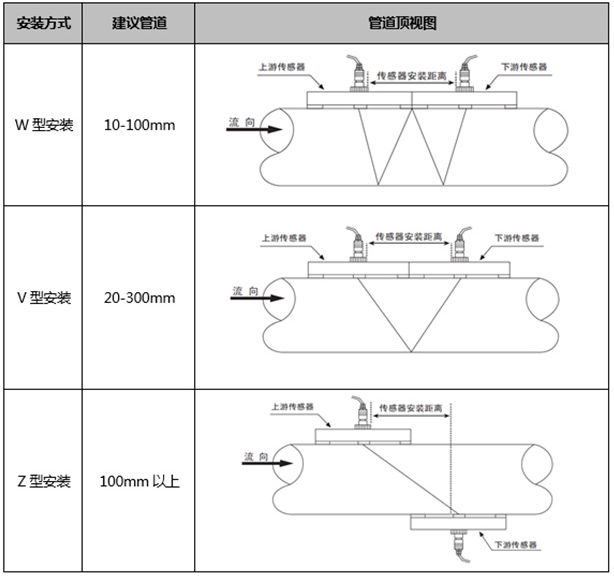

超聲波流量計傳感器常用Z、V、W方式進行安裝。
